WQ系列无铅无镉和无铅低镉颜料

WQ系列无铅无镉和无铅低镉颜料

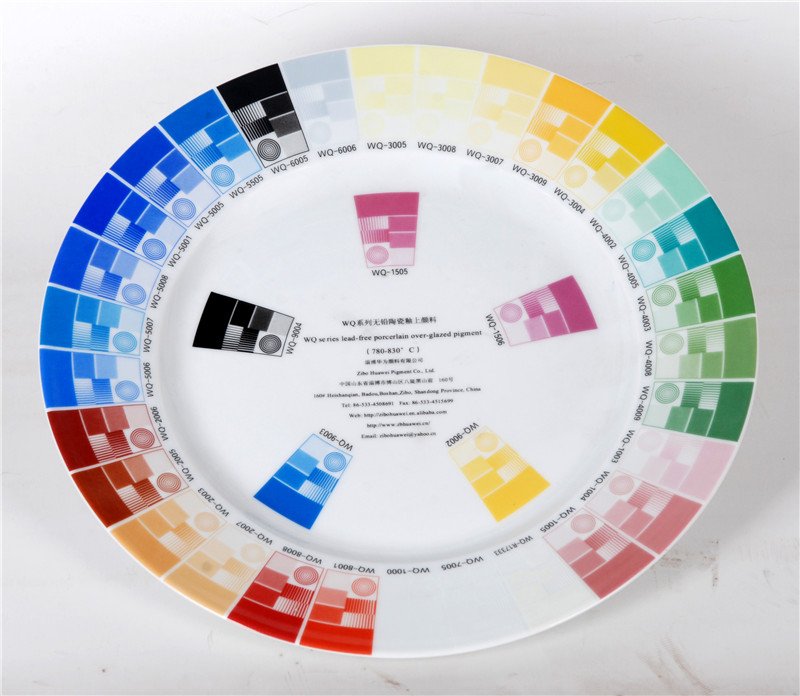

WQ系列无铅无镉、无铅低镉颜料，适用于瓷器、骨质瓷、玻化瓷、炻瓷、搪瓷等的釉上装饰。烧成温度：780-850°C，最佳的烤烧温度为：810±10°C。本系列产品颜色齐全，印刷性能好，化学性稳定，铅镉溶出量极低，经测试均符合欧美及国内标准，在合理的使用条件下具有呈色鲜艳、亮度好、耐酸碱性高等特点，现共有42个品种，其中含金颜料2个。

一、 表1： 颜料：热膨胀系数为4.0～7.0×10^-6°C^-1

表2： 熔剂

1. 混配性：无铅无镉类颜料之间，可以互混互压，但金红除外；无铅低镉类颜料之间，也可以互混互压。无论哪种混合，客户应先在自己的生产条件下进行测试。

2. WQ-1000本身是无色透明的熔剂，主要起到冲淡原色和提高颜料亮度的作用。但不能用于无铅低镉类颜料的调色，否则会增加镉溶出量，建议使用WQ-8000。

3. WQ-7008为无铅无镉罩层,加印后可增加颜料的光亮度,在无铅低镉类颜料上加印此罩层,除可增加颜色的光亮度和鲜艳程度外,更主要的是能降低铅镉溶出量. 其对大部分颜料呈色无影响,但小部分如金红、桃红、铁红等会略有变化，请在使用前测试后再投入大生产。

二、产品优点：

1、所有颜料均符合重金属溶出标准：DIN EN13881-2和加州PrOP.65以及FDA标准。

2、即使颜料层较薄，也能得到尽可能深的颜色。

3、新型、环保的色调，具有良好的工艺性能。

三、应用：1、丝网印刷(直接或间接的丝网印刷)：

a) ·颜料：请选用聚酯网：200-420目/吋

b) ·罩层：请选用聚酯网：250-420目/吋

1. 喷涂：用于喷涂的颜料膏可选用油性介质，也可以选用水性介质，含水的金红颜料膏应及时使用。机械介线和画边。

2. 厚度：一般印刷厚度为20-30um，无铅低镉类可适当厚些，压色不宜超过35um。颜料层太薄烤烧后可能会导致呈色不均匀或没有光泽；颜料层太厚烤烧后可能会因有机物受热蒸发，减弱色料与结合面的附着性而产生气泡、龟裂或剥落。

a) ·耐酸性：用10%的醋酸（20°C/24小时）浸泡后颜料无任何可视性痕迹。

b) ·耐碱性：用0.5%的碱液（77°C/16小时）浸泡后颜料无任何可视性痕迹。

3. 铅镉溶出量：本系列所有颜料的重金属溶出量完全符合DIN EN13881-2及美国加州PrOP.65和FDA标准。

四、贮存及注意事项：

1、本系列所有颜料应在阴凉干燥的条件下贮存，为确保颜料不吸潮，建议使用前在120°C的温度下充分烘干。

2、本系列颜料不能应用在含铅釉的软质瓷上，因颜料和含铅釉之间的反应会导致釉的表面在烤烧过程中析出大量的铅；更不能与含铅颜料混用。

3、无铅颜料不应和含铅产品一起烧成，更不能用烧过含铅产品的窑炉烤烧无铅颜料的产品，否则将对重金属溶出量产生不利影响。

4、以上所述是基于本公司多年来科研及应用开发之经验，仅代表我们目前对产品的认知程度。建议客户在使用产品时对其性能进行测试，尤其是当客户按照自身的工艺要求进行使用时。希望客户提出宝贵意见，以更好完善和改进产品。
